DW系列电涡流测功器

DW电涡流测功器简介：
　　电涡流测功机是目前国内先进的加载测功设备，主要用来测量各种动力装置的机械性能。DW系列主要由旋转部分（感应盘）、摆动部分（电枢和励磁部分）、测力部分和校正部分组成。
励磁绕组通电后，产生一个闭合磁通。当感应盘（齿状）旋转时，气隙磁密随之发生周期性变化，感应出涡流，由于“涡流”和磁场的耦合作用，在转子上产生制动力矩，而在电枢体上则产生与拖动力矩相同的转矩，并经装在电枢体上的力传感器检测出来，从而达到测试扭矩的目的。 在转速测量上，采用非接触式的磁电式转速传感器，将转速信号转换成电信号输出。

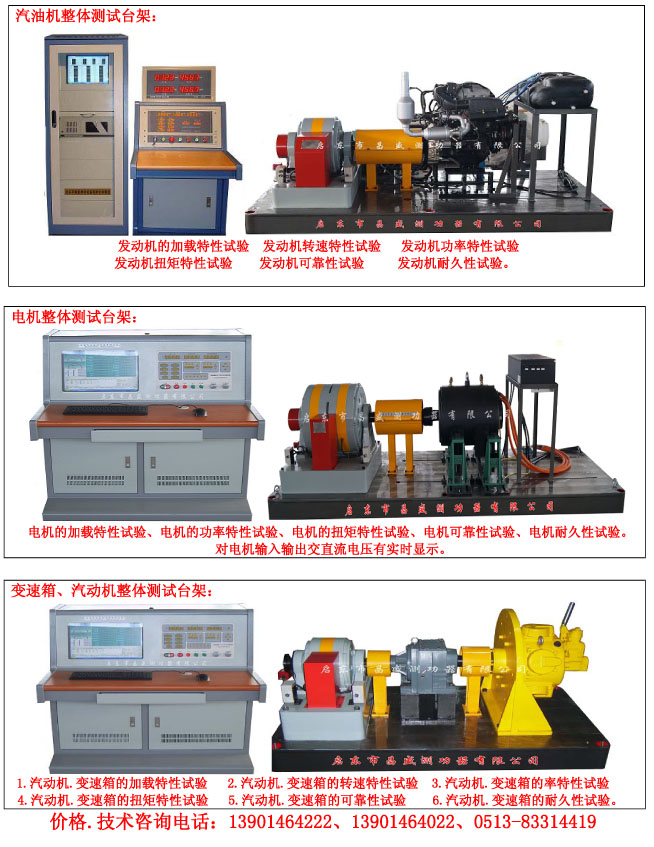

本公司电涡流测功器（机）适用于大、中、小型：电机、汽车发动机、内燃机、燃气轮机、水轮机、鱼钩机械、林业、矿山、石油钻采等机械的性能试验，也可作为其它动力设备的吸功装置。
性能特点：结构简单，操作维护方便；制动力矩大，测试精度高，工作稳定；转动惯量小，动态响应快；与测控系统配套，可实现自动化操作。性能指标，冷却水压：0.02～0.1Mpa。 测功器出水温度：小于55oC 工作方向：左旋或右旋，连续工作。 扭矩测量精度：±0.02％F.S 转速测量精度：±0.1r／min

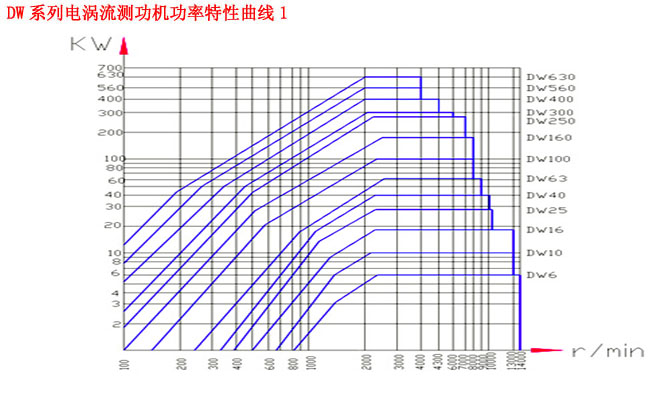

表1 DW系列电涡流测功机主要性能
型号
额定吸收功率kW
额定扭矩N.m
最高转速r/min
转动惯量kg.m2
额定扭矩转速r/min
DW5
5
8.6
12000
0.01
2000～2800
DW15
15
26
11000
0.01
2000～2800
DW20
20
50
10000
0.01
2000～2800
DW33
33
75
9000
0.025
2000～2800
DW50
50
159
9000
0.025
2000～2800
DW63
63
250
9000
0.06
2000～2800
DW100
100
400
8500
0.14
2000～2800
DW125
125
595
7500
0.14
2000～2800
DW160
160
728
7500
0.42
2000～2800
DW250
250
1100
7000
0.88
2000～2800
DW320
320
2046
5000
1.8
2000～2800
DW400
400
2200
4000
2.6
2000～2800
DW560
560
3300
5000
3.1
2000～2800
DW630
630
4000
4000
4.2
2000～2800
DW800
800
4775
4000
4.5
2000～2800
DW1000
1000
6373
2800
4.7
2000～2800
